전자회로의 핵심 부품 트랜지스터, 아직도 BJT, FET, MOSFET이 헷갈리시나요? 이 글 하나로 모든 개념을 확실하게 잡아드립니다.
📋 목차

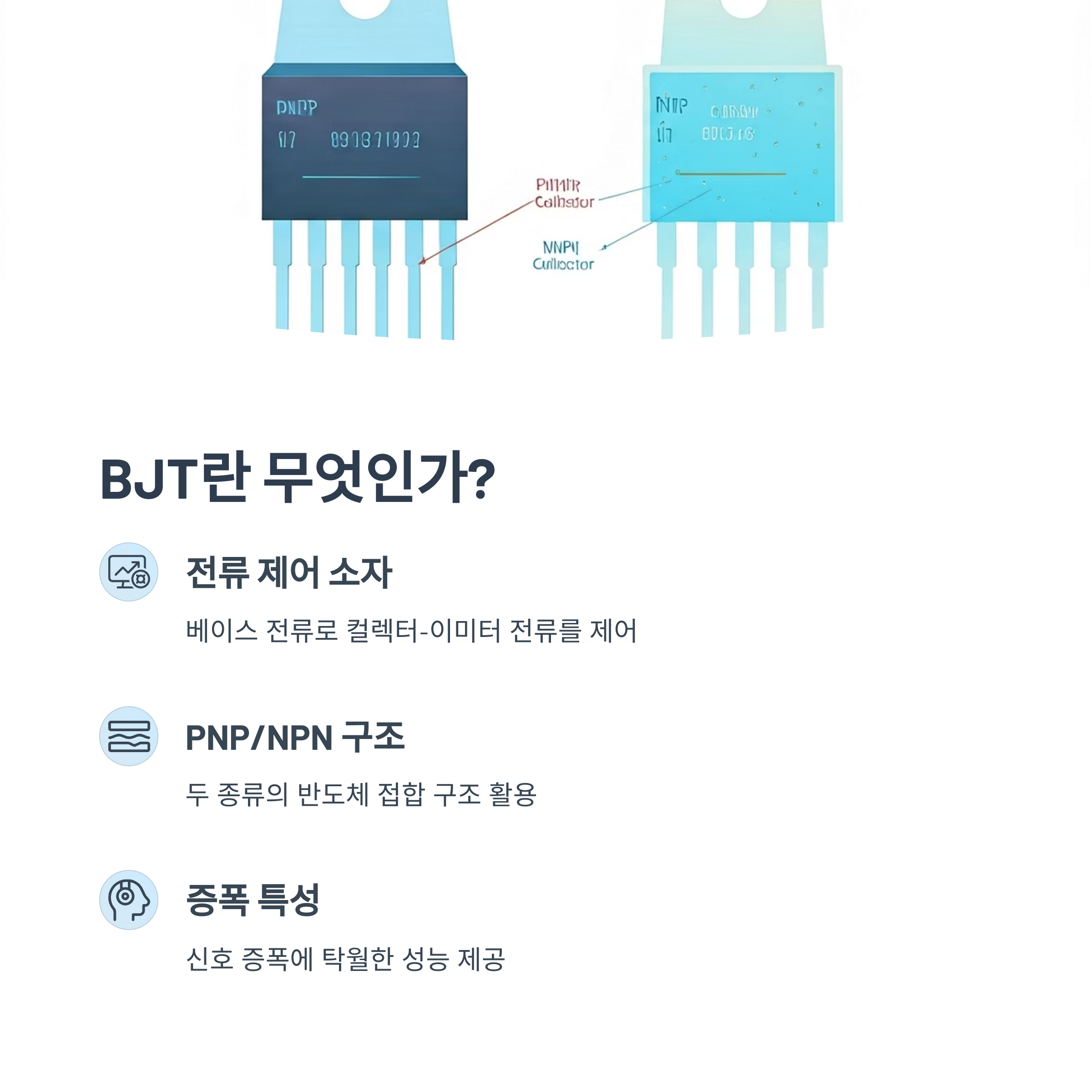

BJT (바이폴라 접합 트랜지스터)란 무엇인가?
BJT는 '바이폴라 접합 트랜지스터'의 약자인데, 이름부터 벌써 어렵게 느껴지시죠? 저도 처음엔 그랬습니다. 하지만 원리는 의외로 간단해요. BJT는 '전류'로 '전류'를 제어하는 부품이라고 생각하면 가장 이해하기 쉽습니다. 수도꼭지를 상상해 보세요. 베이스(Base)라는 작은 밸브를 살짝만 열어주면(작은 전류를 흘려주면), 컬렉터(Collector)에서 이미터(Emitter)로 엄청난 양의 물(큰 전류)이 쏟아져 나오는 것과 같습니다. 바로 이 원리를 이용해 작은 신호를 거대한 신호로 증폭시키거나, 회로를 켜고 끄는 스위치 역할을 수행하는 핵심 부품입니다.

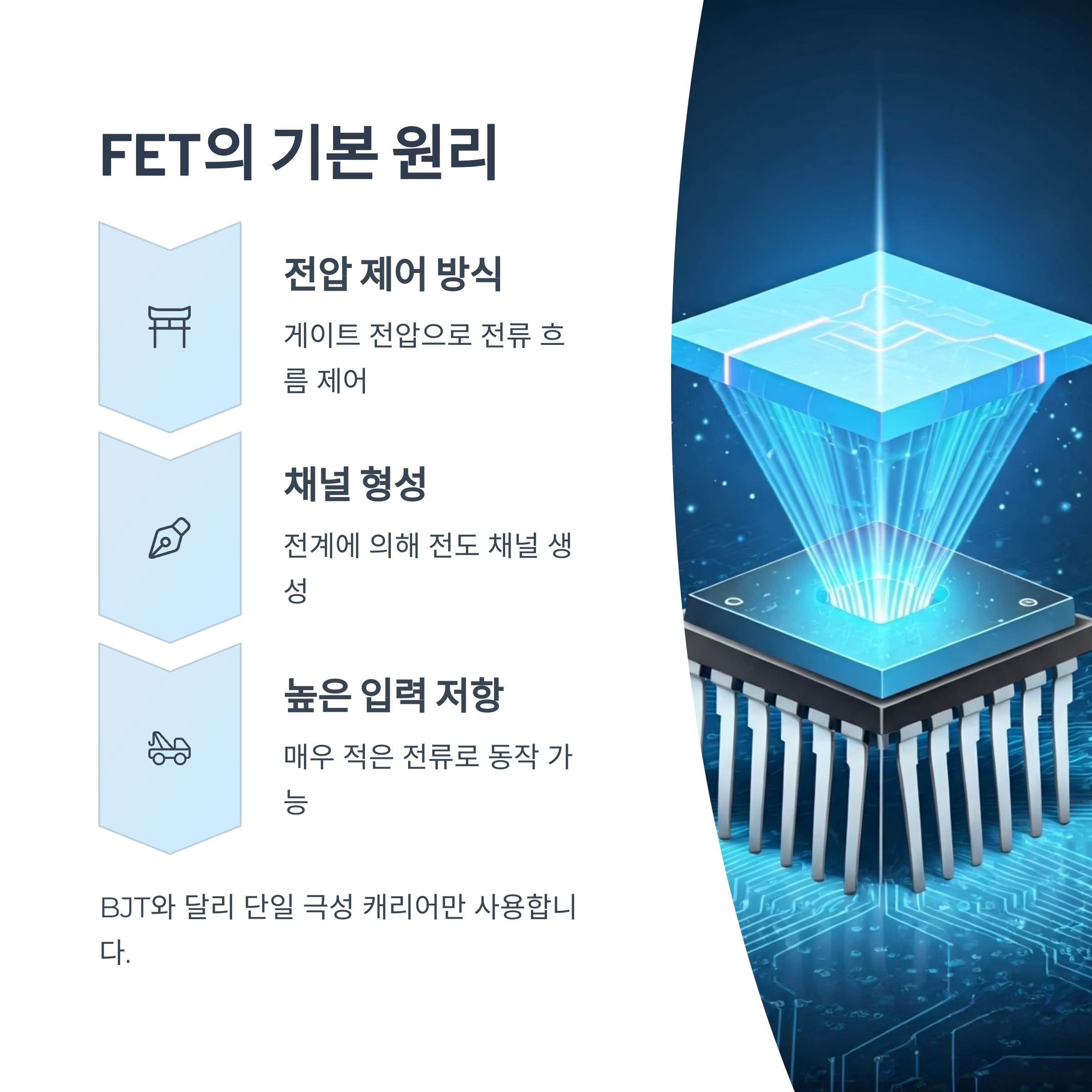

FET (전계 효과 트랜지스터)의 기본 개념
FET는 '전계 효과 트랜지스터'를 의미합니다. BJT가 전류로 제어하는 방식이었다면, FET는 '전압'으로 전류의 흐름을 제어하는 조금 더 세련된 친구라고 할 수 있습니다. 게이트(Gate) 단자에 전압을 걸어주면, 그 전압이 만들어내는 전기장(전계)이 소스(Source)와 드레인(Drain) 사이의 전자 길목을 넓히거나 좁혀서 전류량을 조절하는 원리입니다. BJT와 가장 큰 차이점은 게이트에 거의 전류가 흐르지 않아도 된다는 점이며, 이 덕분에 입력 임피던스가 매우 높아 회로의 앞단에 미치는 영향을 최소화할 수 있다는 강력한 장점을 가집니다.
| 구분 | 제어 방식 | 입력 임피던스 |
|---|---|---|
| BJT (Bipolar Junction Transistor) | 전류 제어 (Base 전류) | 낮음 |
| FET (Field-Effect Transistor) | 전압 제어 (Gate 전압) | 매우 높음 |

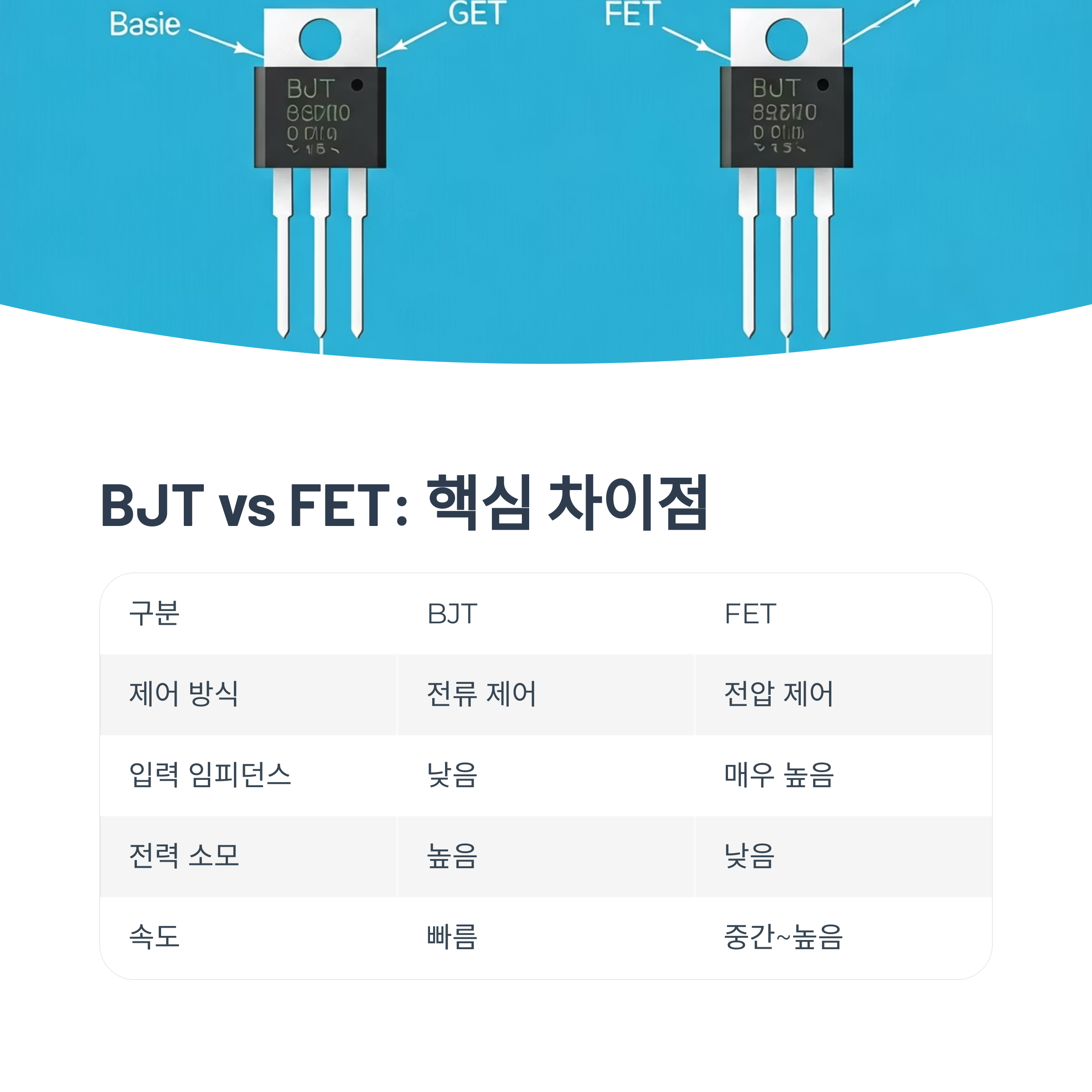

BJT와 FET의 핵심 차이점 비교 분석
그렇다면 BJT와 FET, 이 둘을 언제, 어떻게 구분해서 사용해야 할까요? 두 소자 모두 증폭과 스위칭이라는 동일한 목적을 가지지만, 작동 방식의 차이 때문에 여러 특성에서 차이를 보입니다. 마치 서울에서 부산까지 가는데 KTX를 탈지, 비행기를 탈지 고민하는 것과 비슷하죠. 상황에 맞는 최적의 선택을 위해 핵심적인 차이점들을 꼭 알아두는 것이 중요합니다.
- 제어 방식의 차이: BJT는 베이스 '전류'로 제어하고, FET는 게이트 '전압'으로 제어하는 것이 가장 근본적인 차이점입니다.
- 입력 임피던스: FET는 전압 제어 방식 덕분에 입력 임피던스가 월등히 높아, 구동하려는 회로에 부담을 거의 주지 않습니다.
- 전력 소모: 일반적으로 FET 계열이 대기 전력 소모가 훨씬 적어 배터리를 사용하는 기기 등 저전력 설계에 절대적으로 유리합니다.
- 응답 속도와 선형성: BJT는 선형성이 우수하여 아날로그 증폭 회로에 강점을 보이며, FET는 스위칭 속도가 매우 빨라 디지털 회로나 고주파 회로에 주로 사용됩니다.

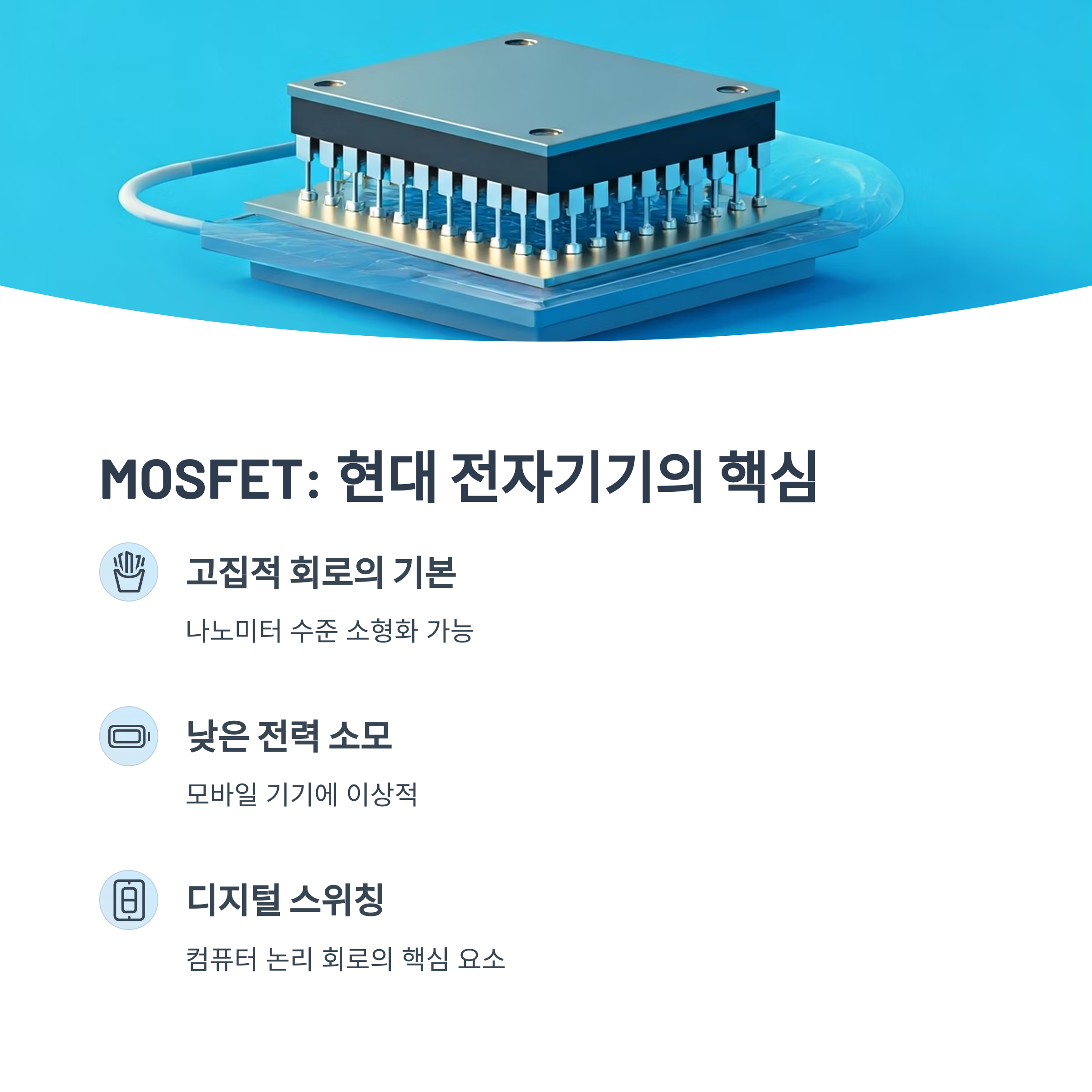

MOSFET: 가장 널리 사용되는 트랜지스터
이제 현대 전자공학의 주인공, MOSFET(모스펫)을 만나볼 시간입니다. MOSFET은 FET의 한 종류이지만, 게이트(Gate) 단자가 산화막(Oxide)으로 물리적으로 완벽하게 절연되어 있다는 결정적인 차이가 있습니다. 'Metal-Oxide-Semiconductor'라는 이름에 그 구조의 비밀이 담겨있죠. 이 절연 특성 덕분에 입력 임피던스가 거의 무한대에 가까울 정도로 높아져, 소비 전력은 극단적으로 낮추면서 스위칭 속도는 비약적으로 향상시킬 수 있었습니다. 솔직히 말해서, 우리가 매일 사용하는 스마트폰, 컴퓨터의 CPU, 메모리 등 거의 모든 디지털 기기 안에는 수십억 개의 MOSFET이 집적되어 있습니다. 현대 문명을 떠받치는 기반 기술이라고 해도 전혀 과언이 아닙니다.

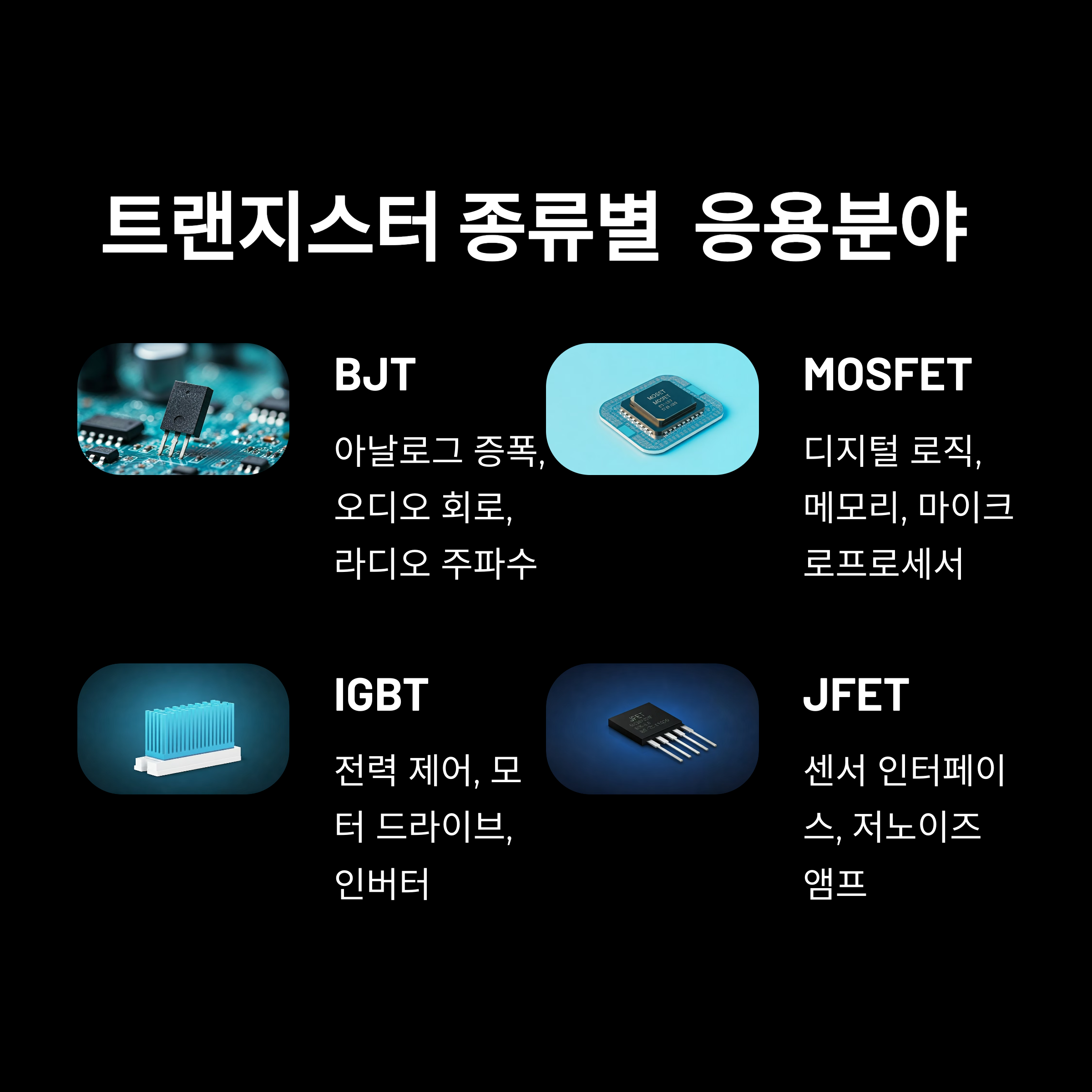

트랜지스터 종류별 주요 애플리케이션
이론만 들으면 조금 지루할 수 있죠. 그래서 각 트랜지스터가 실제 세상 어디에서 활약하고 있는지 한눈에 볼 수 있도록 정리했습니다. '이 회로에는 왜 BJT를 썼을까?', '내 노트북 어댑터는 왜 이렇게 작고 가벼워졌을까?' 궁금했다면 아래 표가 명쾌한 해답을 줄 겁니다. 각 소자의 고유한 특성이 어떻게 실제 제품의 성능과 직결되는지 살펴보는 것은 정말 흥미로운 과정입니다.
| 트랜지스터 종류 | 주요 응용 분야 | 핵심 특징 |
|---|---|---|
| BJT | 아날로그 신호 증폭, 오디오 앰프, 선형 전원 | 우수한 선형성, 저렴한 가격 |
| JFET | 고임피던스 센서 증폭, RF 수신기, 정밀 계측 | 낮은 노이즈, 높은 입력 임피던스 |
| MOSFET | 디지털 논리 회로(CPU), SMPS, 모터 제어 | 매우 빠른 스위칭, 극히 낮은 전력 소모 |
내 프로젝트에 맞는 트랜지스터 선택 가이드
자, 이제 마지막 관문입니다. 여러분의 소중한 프로젝트에 어떤 트랜지스터를 사용해야 할지 결정할 시간입니다. 사실 완벽한 정답은 없습니다. 하지만 몇 가지 핵심 질문에 답하다 보면 최적의 선택지에 가까워질 수 있습니다. 아래 가이드를 따라 여러분의 목적에 가장 잘 맞는 '심장'을 골라보세요. 잘못된 선택은 회로 전체의 성능을 저하시키거나, 심지어 부품을 태워버리는 원인이 될 수도 있으니 신중하게 결정해야 합니다.
- 아날로그 오디오 앰프를 만드나요? → 음의 왜곡을 줄이려면 선형성이 좋은 BJT를 고려해 보세요.
- 배터리로 작동하는 저전력 장치인가요? → 대기 전력이 거의 없는 MOSFET이 절대적으로 유리합니다.
- 고속으로 켜고 꺼야 하는 디지털 회로인가요? → 고민할 필요 없이 스위칭 속도가 빠른 MOSFET을 선택하세요.
- 가격이 가장 중요한 요소인가요? → 단순한 스위칭이나 증폭이라면, 여전히 BJT가 가장 저렴한 솔루션일 수 있습니다.
자주 묻는 질문 (FAQ)
좋은 질문입니다! NPN과 PNP는 내부 반도체 구조가 달라 전류가 흐르는 방향과 작동시키는 전압의 극성(+,-)이 정반대입니다. 쉽게 생각해서, 회로의 마이너스(-) 쪽인 그라운드를 기준으로 스위치를 켜고 싶을 땐 NPN을, 플러스(+) 쪽인 전원을 기준으로 스위치를 켜고 싶을 땐 PNP를 사용하면 편리합니다.
멀티미터의 다이오드 테스트 모드를 사용하면 간단히 확인할 수 있습니다. BJT의 경우, 베이스-이미터, 베이스-컬렉터 사이에서 다이오드와 같은 특성이 나타나야 정상입니다. 만약 어떤 단자끼리든 저항이 0에 가깝거나(쇼트), 무한대(개방)로 나온다면 고장을 의심해 볼 수 있습니다. MOSFET은 특히 정전기에 민감하니 취급에 주의해야 합니다.
데이터시트는 트랜지스터의 '이력서'와 같습니다. 처음에는 복잡해 보이지만, 최대 전압(Vceo), 최대 전류(Ic), 전류 증폭률(hFE), 게이트 임계 전압(Vgs(th)) 이 네 가지는 꼭 확인해야 합니다. 내 회로의 전압과 전류를 부품이 견딜 수 있는지, 그리고 원하는 대로 동작할 수 있는지 판단하는 가장 기본적인 정보이기 때문입니다.
MOSFET의 핵심인 게이트 절연막이 머리카락보다 훨씬 얇기 때문입니다. 우리 몸에 쌓인 정전기는 순간적으로 수천 볼트에 달하는데, 이 고전압이 게이트로 방전되면서 얇은 절연막을 물리적으로 파괴해 버립니다. 한번 망가지면 복구가 불가능하므로, MOSFET을 다룰 때는 정전기 방지(ESD) 대책이 필수적입니다.
증폭은 작은 힘으로 큰 힘을 제어하는 것입니다. 예를 들어 마이크의 미세한 전기 신호를 트랜지스터의 베이스나 게이트에 넣어주면, 외부 전원으로부터 훨씬 큰 전류를 끌어와 스피커를 울릴 수 있는 강력한 신호로 '복사'해주는 원리입니다. 없던 에너지를 만드는 것이 아니라, 외부 에너지를 이용해 신호의 모양은 그대로 둔 채 크기만 키우는 것입니다.
물론입니다. 실제 고급 회로에서는 두 소자의 장점을 결합하는 경우가 아주 많습니다. 예를 들어, 입력단에는 MOSFET의 높은 임피던스 특성을 이용해 미세 신호를 손실 없이 받고, 출력단에는 BJT의 높은 전류 구동 능력을 사용해 부하를 구동하는 '하이브리드' 설계를 통해 각 소자의 장점을 극대화할 수 있습니다.
오늘은 전자회로의 심장이라 불리는 트랜지스터의 종류와 그 차이점에 대해 깊이 있게 알아보았습니다. BJT의 든든한 전류 제어 능력부터, 현대 디지털 시대를 연 MOSFET의 빠르고 효율적인 스위칭까지, 각 소자가 가진 매력은 정말 분명합니다. 처음에는 저 역시 이들의 미묘한 차이점이 너무나도 혼란스러웠지만, 하나씩 알아갈수록 마치 각기 다른 개성을 가진 친구들을 사귀는 듯한 즐거움을 느꼈습니다. 이 글이 여러분의 다음 프로젝트에 가장 잘 맞는 트랜지스터를 선택하는 데 작은 이정표가 되었기를 바랍니다.
