반도체 공정의 심장, 트랜지스터의 중요성

우리가 매일 사용하는 스마트폰과 컴퓨터, 그 안에서 수십억 개의 작은 거인들이 쉬지 않고 일하고 있다는 사실을 알고 계셨나요?



📋 목차

트랜지스터란 무엇인가?: 기본 개념 이해 트랜지스터의 작동 원리: 스위치와 증폭기 반도체 공정 속 트랜지스터의 역할 트랜지스터 기술의 발전과 무어의 법칙 최신 트랜지스터 기술 동향 비교 미래의 트랜지스터: 반도체의 다음 단계

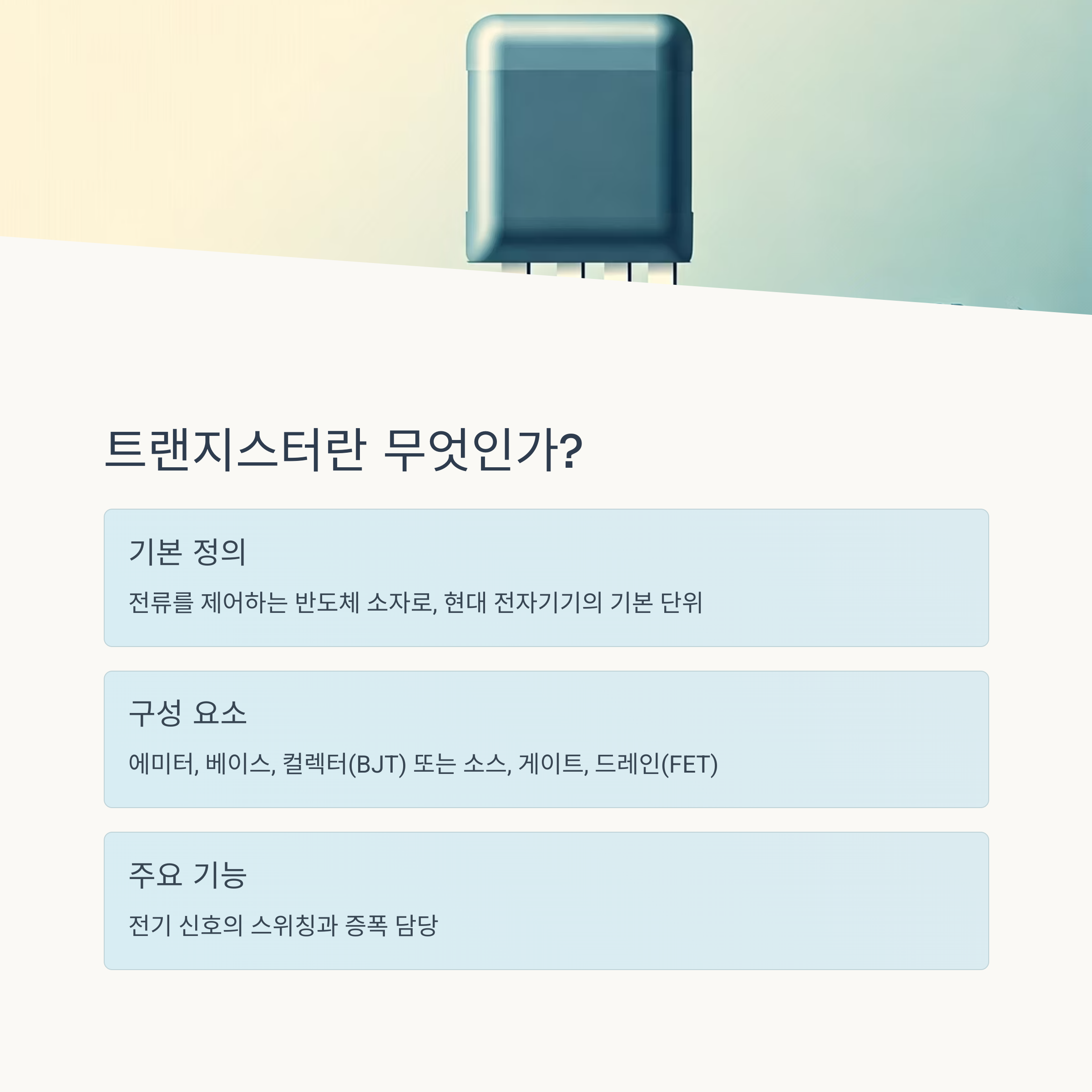

트랜지스터란 무엇인가?: 기본 개념 이해

트랜지스터(Transistor)는 반도체 기술의 가장 기본이 되는 부품으로, '전기를 조절하는 작은 수도꼭지'라고 생각하면 이해하기 쉽습니다. 수도꼭지를 열고 잠그며 물의 흐름을 제어하듯, 트랜지스터는 아주 작은 전기 신호로 더 큰 전류의 흐름을 제어(ON/OFF)하거나, 작은 신호를 큰 신호로 증폭시키는 역할을 합니다. 이 단순한 기능이 수십억 개 모여 컴퓨터의 CPU나 메모리 같은 복잡한 반도체 칩을 구성하는 것이죠. 우리가 누리는 모든 디지털 세상은 사실상 이 작은 트랜지스터들의 합작품이라고 해도 과언이 아닙니다.

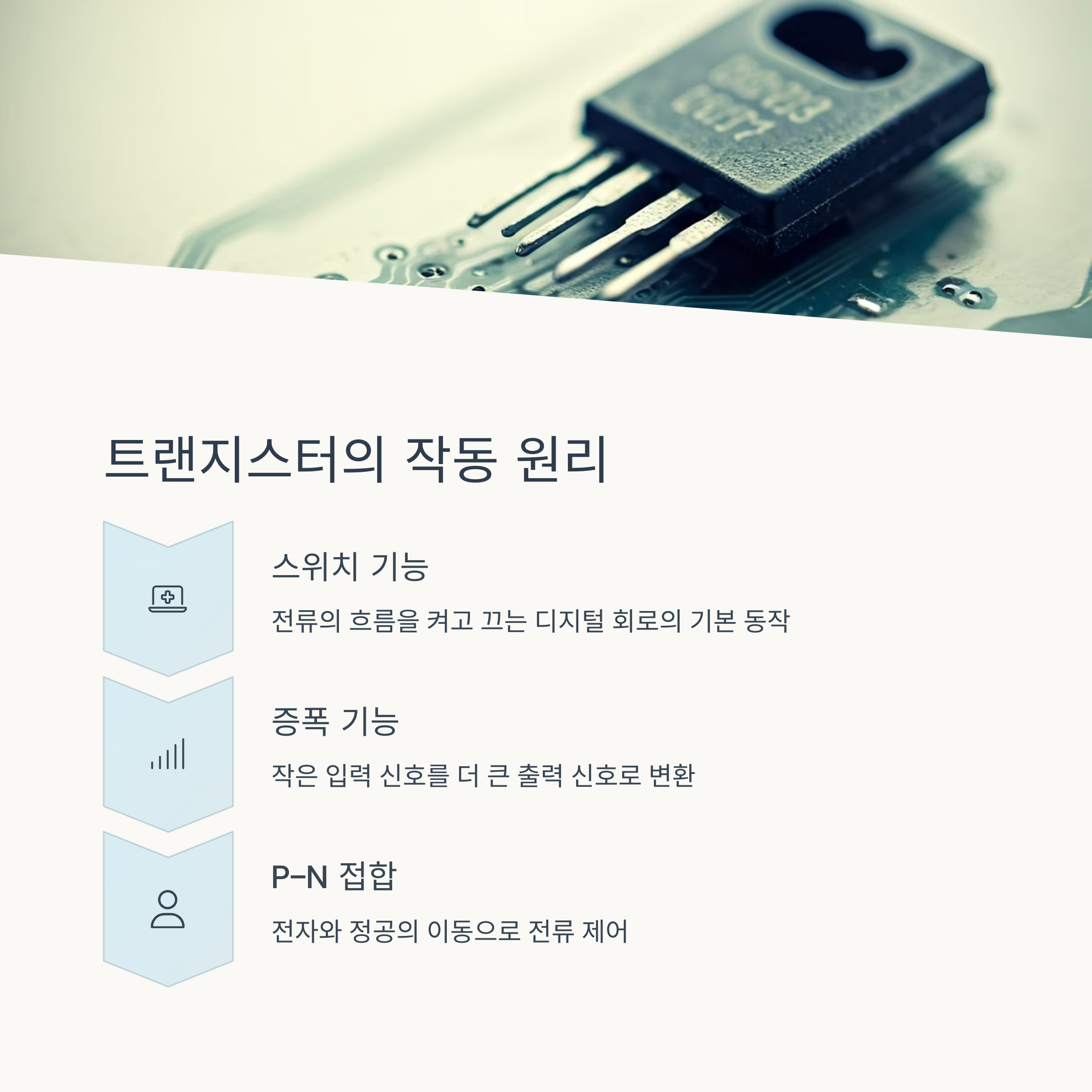

트랜지스터의 작동 원리: 스위치와 증폭기

트랜지스터의 핵심 기능은 크게 '스위칭'과 '증폭' 두 가지로 나눌 수 있습니다. 스위칭은 디지털 회로의 기본인 0과 1의 신호를 만드는 역할을 하고, 증폭은 아날로그 회로에서 약한 신호를 키워주는 역할을 담당합니다. 예를 들어, 스마트폰의 프로세서는 수많은 트랜지스터의 스위칭 동작으로 연산을 처리하고, 통신 모듈에서는 트랜지스터의 증폭 작용으로 미세한 전파 신호를 잡아내는 식입니다.

구분	스위칭 기능	증폭 기능
역할	전류 흐름을 차단(OFF)하거나 통과(ON)시킴	입력된 작은 신호를 큰 신호로 키움
원리	게이트(Gate)에 전압을 가해 전류 길을 열거나 막음	베이스(Base)의 작은 전류 변화로 컬렉터(Collector)의 큰 전류를 제어
주요 사용처	CPU, 메모리, 로직 칩 등 디지털 회로	라디오, 오디오 앰프, 센서 등 아날로그 회로

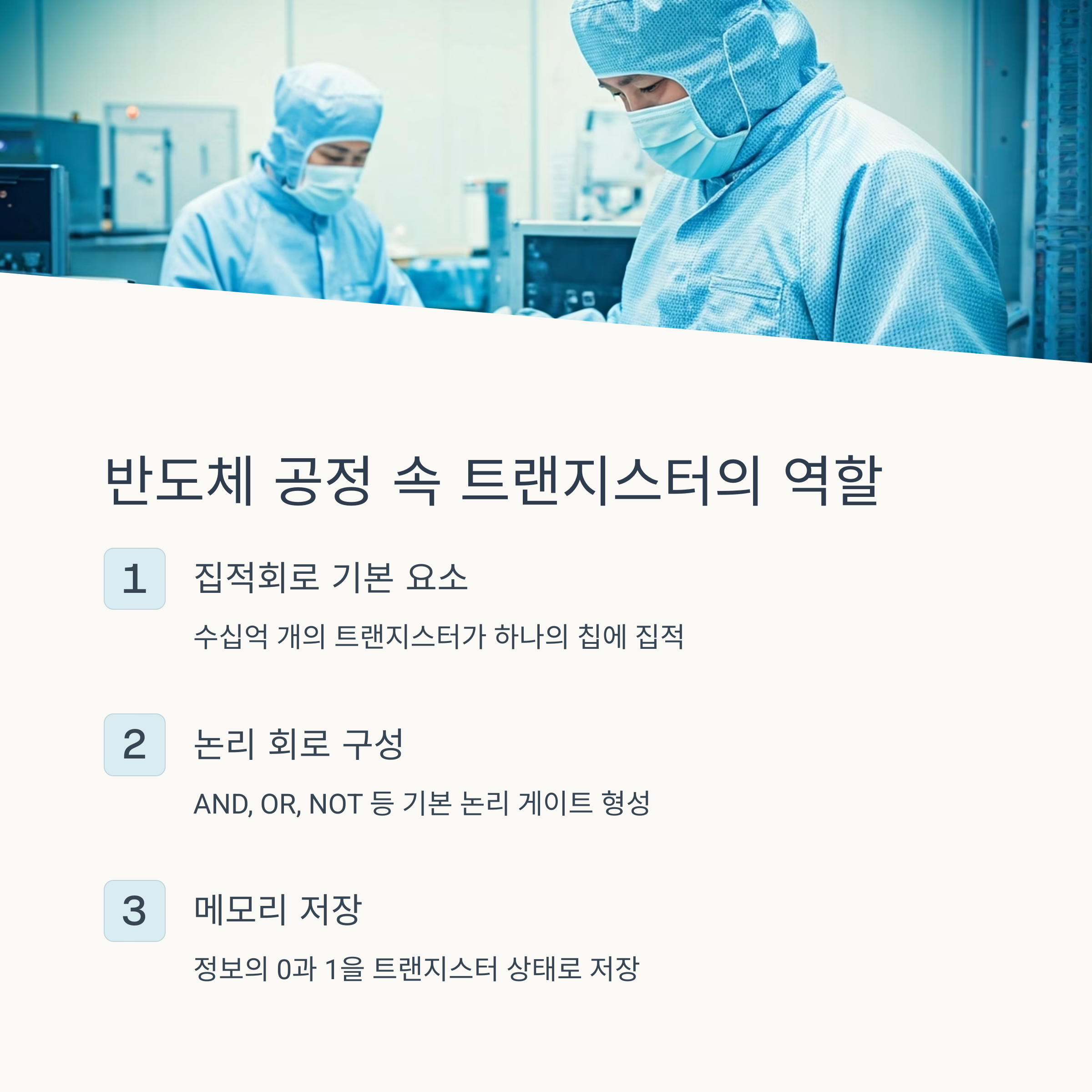

반도체 공정 속 트랜지스터의 역할

반도체 칩은 수많은 트랜지스터를 아주 작은 실리콘 웨이퍼 위에 그려 넣는 과정의 결과물입니다. '8대 공정'이라 불리는 복잡한 과정을 거치는데, 트랜지스터는 이 과정의 주인공이라 할 수 있습니다. 집을 지을 때 설계도에 따라 기둥을 세우고 벽을 쌓는 것처럼, 반도체 공정은 웨이퍼 위에 트랜지스터라는 기능적 구조물을 정교하게 만들어가는 과정입니다.

1. 설계: 먼저 반도체 회로 설계도(레이아웃)에 따라 트랜지스터의 위치와 구조를 디자인합니다.
2. 포토공정: 빛을 이용해 웨이퍼 위에 회로 패턴을 사진 찍듯이 새겨 넣습니다. 트랜지스터의 형태를 만드는 핵심 단계입니다.
3. 식각: 포토공정으로 만든 패턴을 제외한 나머지 불필요한 부분을 깎아내어 원하는 모양의 회로를 만듭니다.
4. 증착 및 이온 주입: 회로가 원하는 전기적 특성을 갖도록 얇은 막(박막)을 입히거나 불순물(이온)을 주입하여 트랜지스터의 성능을 결정합니다.

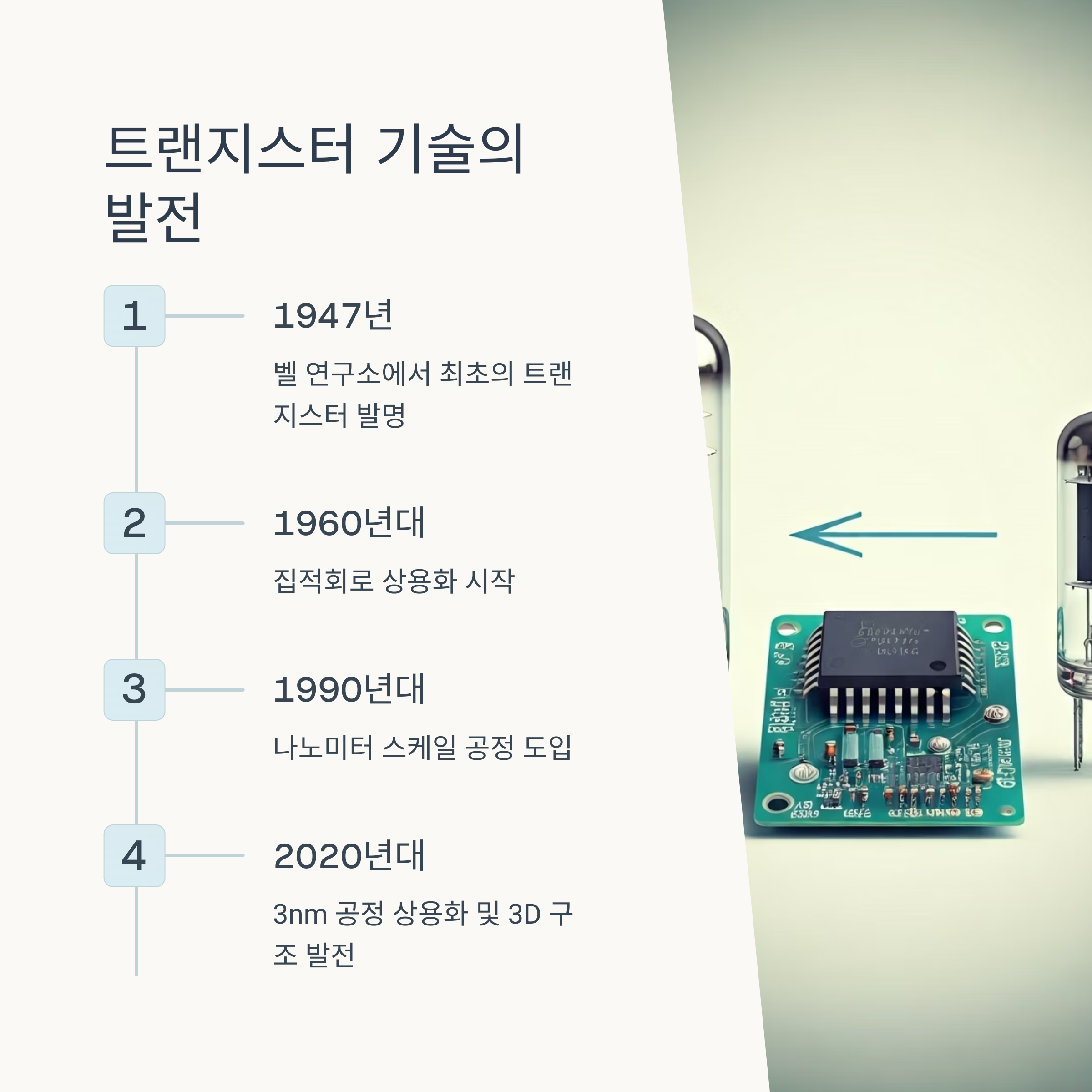

트랜지스터 기술의 발전과 무어의 법칙

'무어의 법칙'이라는 말, 한 번쯤 들어보셨을 겁니다. 인텔의 공동 창립자 고든 무어가 예측한 것으로, "반도체 칩에 집적되는 트랜지스터의 수가 2년마다 2배씩 증가한다"는 내용입니다. 이 법칙은 지난 수십 년간 반도체 산업의 발전 속도를 이끄는 불문율처럼 여겨졌습니다. 더 많은 트랜지스터를 더 작게 만드는 기술 경쟁 덕분에 우리는 더 작고, 더 빠르고, 더 저렴한 전자기기를 만날 수 있게 된 것이죠. 제 새 노트북이 그토록 빨라진 것도 결국 이 무어의 법칙에 따른 기술 혁신 덕분입니다.



최신 트랜지스터 기술 동향 비교

하지만 트랜지스터를 무작정 작게만 만드는 데는 물리적 한계가 따릅니다. 너무 작아지면 누설 전류가 발생하는 등 문제가 생기거든요. 그래서 과학자들은 기존의 평면(Planar) 구조를 벗어나 3D 입체 구조로 눈을 돌렸습니다. 대표적인 것이 바로 핀펫(FinFET)과 차세대 기술인 GAA(Gate-All-Around)입니다. 이 새로운 구조들은 누설 전류를 효과적으로 제어하면서도 성능을 높일 수 있어 미세 공정의 한계를 극복하는 열쇠가 되고 있습니다.



기술	구조	장점	과제
핀펫 (FinFET)	전류가 흐르는 채널을 물고기 지느러미(Fin)처럼 세움	3면에서 게이트가 채널을 감싸 누설 전류 제어에 유리	3나노 이하 공정에서는 한계 발생 가능
GAA	게이트가 채널의 4면 전체를 감싸는 구조 (나노시트 등)	핀펫보다 전류 제어 능력이 뛰어나고 전력 효율이 높음	공정 난이도가 매우 높고 수율 확보가 어려움

미래의 트랜지스터: 반도체의 다음 단계

GAA 구조 이후, 반도체 업계는 또 다른 혁신을 준비하고 있습니다. 기존 실리콘의 한계를 뛰어넘기 위한 새로운 소재와 구조에 대한 연구가 활발히 진행 중입니다. 더 이상 '집적도'만 높이는 경쟁이 아닌, '기능' 자체를 바꾸는 패러다임의 전환이 일어나고 있습니다. 앞으로의 반도체는 단순한 연산 장치를 넘어 인간의 뇌를 닮아가거나, 양자역학의 원리를 이용하는 등 상상 속의 기술을 현실로 만들 것입니다.

• CFET (Complementary FET): N형과 P형 트랜지스터를 위아래로 쌓아 집적도를 2배로 높이는 기술
• 2차원 나노소재: 그래핀(Graphene)처럼 원자 한 층 두께의 물질을 이용해 실리콘을 대체하려는 연구
• 뉴로모픽 컴퓨팅: 인간의 뇌신경 구조를 모방하여 정보를 처리하는 방식으로, 저전력 AI 구현에 유리



---

Q 트랜지스터는 누가 처음 만들었나요?

1947년 벨 연구소의 존 바딘, 월터 브래튼, 윌리엄 쇼클리 세 명의 과학자가 공동으로 발명했습니다. 이들은 이 공로를 인정받아 1956년에 노벨 물리학상을 수상했죠. 현대 전자공학의 시작을 알린 위대한 발명이었습니다.

Q '나노 공정'에서 '나노'는 무슨 뜻인가요?

나노(nm)는 10억 분의 1미터를 의미하는 아주 작은 길이 단위입니다. 반도체 공정에서 '3나노 공정'이라고 하면, 보통 트랜지스터 내 회로의 최소 선폭이 3나노미터 수준이라는 것을 의미합니다. 머리카락 굵기의 약 3만분의 1에 해당할 정도로 아주 미세한 기술입니다.

Q 트랜지스터가 많으면 무조건 좋은 건가요?

대체로 그렇습니다. 같은 면적에 더 많은 트랜지스터를 넣으면 연산 능력이 향상되고 더 많은 기능을 수행할 수 있습니다. 하지만 그만큼 전력 소모와 발열도 증가하는 문제가 생깁니다. 그래서 단순히 개수를 늘리는 것뿐만 아니라, 전력 효율을 높이고 열을 효과적으로 관리하는 기술이 함께 발전해야 합니다.

Q 우리나라가 반도체 강국인 이유도 트랜지스터 기술과 관련 있나요?

네, 아주 깊은 관련이 있습니다. 특히 D램이나 낸드플래시 같은 메모리 반도체 분야에서 세계 최고 수준의 경쟁력을 자랑하는데요, 이는 트랜지스터를 더 작게 만들고, 수직으로 높게 쌓아 올리는 3D 집적 기술을 선도했기 때문입니다. 좁은 공간에 최대한 많은 트랜지스터를 효율적으로 배치하는 기술력이 핵심입니다.

Q 무어의 법칙은 이제 끝난 건가요?

'무어의 법칙의 종말'에 대한 이야기는 오래전부터 나왔습니다. 물리적 한계로 인해 2년마다 집적도가 2배씩 늘어나는 속도는 확실히 더뎌지고 있습니다. 하지만 FinFET, GAA 같은 3D 구조나 새로운 소재의 등장으로 그 한계를 계속해서 극복해나가고 있습니다. '무어의 법칙'은 끝났다기보다는, 새로운 방식으로 진화하고 있다고 보는 것이 더 정확할 것 같습니다.

Q 개인이 트랜지스터를 직접 볼 수 있나요?

아쉽게도 불가능합니다. 현대 반도체 칩에 사용되는 트랜지스터는 그 크기가 수 나노미터(nm)에 불과해서 사람의 눈은 물론 일반 광학 현미경으로도 볼 수 없습니다. 특수한 전자 현미경을 통해서만 그 모습을 확인할 수 있을 정도로 작습니다.

---

눈에 보이지도 않는 이 작은 부품 하나가 세상을 바꾸고 우리의 삶을 얼마나 윤택하게 만들었는지 생각하면 새삼 놀랍습니다. 어쩌면 미래에는 우리가 상상조차 하지 못했던 새로운 형태의 트랜지스터가 등장하여 또 한 번의 기술 혁명을 이끌지도 모르겠습니다.
