HVDC (미래 전력 전송 핵심) 기술 소개 및 HVAC와 비교

목차

HVDC란 무엇인가?
HVDC의 작동 원리
HVDC의 장점
HVDC의 단점
HVDC 시스템의 구성 요소
HVDC의 주요 용도
HVDC와 HVAC 의 전력 전송 방식 비교
HVDC의 미래 전망

---

HVDC란 무엇인가?

고압 직류 송전(High Voltage Direct Current, HVDC)은 전력의 고효율 장거리 전송을 위해 사용하는 기술입니다. HVDC는 발전소에서 생산되는 고압의 교류 전력을 직류로 변환시켜 송전하고, 원하는 지역에서 다시 교류로 변환하여 가정 또는 회사 등에 공급하는 방식입니다. 교류(AC) 대신 직류(DC)를 사용하여 대용량 전력을 송전하며, 특히 해저 케이블과 같은 장거리 전송에 유리합니다.



HVDC의 작동 원리

발전소에서 생산된 교류 전력을 정류기를 통해 직류로 변환 직류 형태로 전력을 장거리 전송 목적지에서 인버터를 통해 다시 교류로 변환하여 배전 전력 변환과 전송 과정 전력은 변환기 스테이션에서 교류에서 직류로 변환된 후, 고압 직류로 송전됩니다. 도착지에서는 다시 직류를 교류로 변환하여 전력망에 공급됩니다.

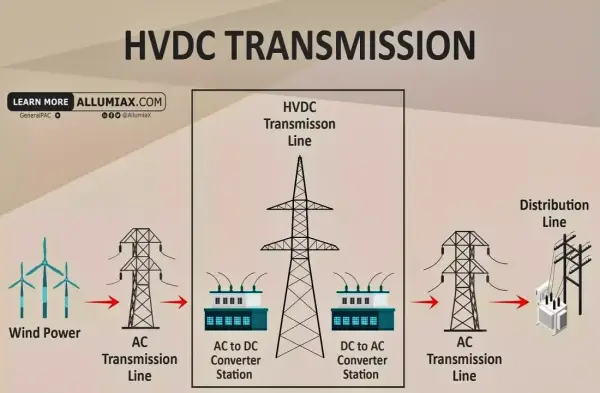

HVDC 작동(그림 출처: Allumiax.com)

HVDC의 장점

• 장거리 송전 손실 감소: 직류는 교류에 비해 전선 손실이 적기 때문에 장거리 송전 시 효율적입니다. 특히 수백 킬로미터 이상의 매우 긴 거리 송전에 효과적입니다.
• 안정적인 송전: HVDC는 교류 시스템과 달리 송전 전력량을 정밀하게 제어할 수 있어 전력 시스템의 안정성을 높일 수 있습니다.
• 유연한 시스템 운영: HVDC는 서로 다른 주파수를 가진 교류 시스템 간의 연계를 용이하게 하여 전력 시스템 운영의 유연성을 높입니다.
• 지하 및 해저 송전 용이: HVDC는 케이블 송전에 적합하기 때문에 지하 및 해저 송전에 효과적으로 활용할 수 있습니다.
• 환경 영향 감소: HVDC는 교류 시스템에 비해 전자기파 발생량이 적어 환경 영향을 줄일 수 있습니다.







HVDC의 단점

• 높은 초기 투자 비용: HVDC 시스템은 교류 시스템에 비해 초기 투자 비용이 높습니다.
• 복잡한 기술: HVDC 시스템은 교류 시스템에 비해 기술적으로 더 복잡합니다.
• 소음 발생: HVDC 변환소는 작동 시 소음을 발생시킬 수 있습니다.



HVDC 시스템의 구성 요소

1. 변환소 정류기(AC에서 DC로 변환), 인버터(DC에서 AC로 변환) 변압기, 필터, 리액터 등 보조 장치
2. 전송선로 가공선: 일반적인 장거리 전송에 사용 지중케이블: 도심지나 환경 보호 지역에 사용
3. 해저케이블: 해상 풍력 연계나 섬 간 전력 연결에 사용 제어 및 보호 시스템 전력 전자 기기의 제어 고장 감지 및 보호 기능 전력 조류 제어 및 최적화

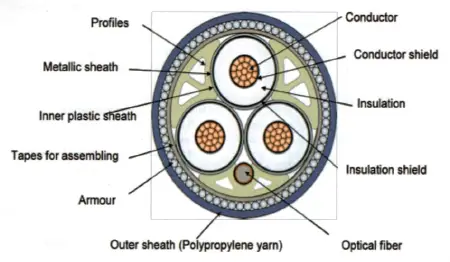

해저 케이블 HVDC의 단면도



HVDC의 주요 용도

장거리 송전: 수백 킬로미터 이상의 매우 긴 거리 송전에 사용됩니다. 대표적인 예로는 아프리카에서 유럽까지 전력을 송전하는 HVDC 사바나 프로젝트가 있습니다.

해저 송전: 해저 케이블을 통한 송전에 사용됩니다. 대표적인 예로는 영국과 프랑스 간 해저 송전로인 프랑스-잉글랜드 연계선이 있습니다.

연계선: 서로 다른 주파수를 가진 교류 시스템을 연결하는 연계선에 사용됩니다. 대표적인 예로는 한국과 일본을 연결하는 한-일 연계선이 있습니다.

신재생 에너지 송전: 풍력이나 태양광과 같은 신재생 에너지 발전소는 송전 거리가 먼 곳에 많이 위치하기 때문에 HVDC를 이용하여 송전합니다.

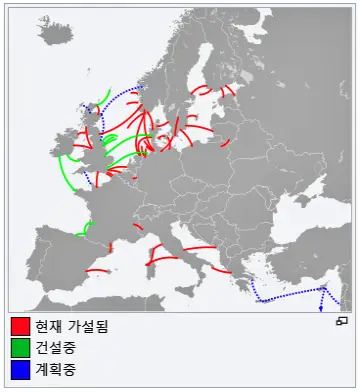

유럽에서 장거리 및 해저 송전에 이용되고 있는 HVDC



HVDC와 HVAC 의 전력 전송 방식 비교

HVDC는 직류를 사용하고, HVAC(High Voltage Alternating Current)는 교류를 사용합니다. 직류는 교류보다 송전 효율이 높습니다. HVDC는 장거리 전송에 유리하고, HVAC는 단거리와 분산 전력망에 유리합니다. 각 방식의 특성에 따라 적절히 선택하여 사용합니다.



구분	HVDC	HVAC
전류 방식	직류	교류
송전 손실	낮음	높음
송전 거리	장거리(수백 킬로 미터 이상)	단거리
안정성	높음	낮음
시스템 운영	유연	제한적
지하 및 해저 송전	용이	어려움
환경 영향	적음	다소 큼
초기 투자 비용	높음	낮음
기술 복잡성	복잡	단순
소음 발생	발생	거의 없음
주요 활용 분야	장거리 송전, 해저 송전, 연계선, 신재생 에너지 송전	일반적인 송전



HVDC의 미래 전망

• 기술 발전 추세 : HVDC 기술은 계속해서 발전하고 있으며, 더 높은 전압과 더 긴 거리 전송이 가능해지고 있습니다.
• 글로벌 전력망 통합 : HVDC는 글로벌 전력망 통합을 촉진하여, 효율적인 에너지 분배와 안정적인 전력 공급을 가능하게 합니다.
• HVDC의 환경적 영향 : 탄소 배출 감소 효과, HVDC는 전력 전송 효율이 높아 에너지 손실이 적고, 탄소 배출을 줄이는 데 기여합니다.
• 생태계에 미치는 영향 : HVDC 케이블은 지하나 해저에 설치되어 지상 생태계에 미치는 영향이 적습니다. 하지만 해저 생태계에 대한 영향은 주의 깊게 평가해야 합니다.



---

HVDC는 전력 전송의 효율성과 안정성을 높이는 혁신적인 기술입니다. 초기 비용이 높고 고도의 기술적 요구사항이 있지만, 장거리 전력 전송에서 매우 유리한 점이 많습니다. 앞으로 HVDC 기술의 발전과 활용은 지속적으로 증가할 것이며, 이는 환경 보호와 경제적 이익에도 크게 기여할 것입니다.
