핵융합 장치의 비교 : 토카막, 스켈러레이터, 레이저

목차

핵융합 장치란?
핵융합장치의 종류
핵융합 장치 비교표

---

핵융합 장치란?

핵융합 장치는 두 개 이상의 원자핵이 고온, 고압 상태에서 충돌해 더 무거운 원자핵으로 융합되면서 에너지를 방출하는 반응을 일으키기 위해 설계된 장치입니다. 이 과정은 태양과 같은 별에서 자연스럽게 일어나는 반응으로, 인류가 이를 통제하여 에너지원으로 활용하려는 것이 핵융합 연구의 핵심입니다. 핵융합 장치는 이러한 반응을 지구 상에서 구현하기 위해 필요한 조건들을 인위적으로 만드는 역할을 합니다. 주요 핵융합 장치에는 토카막(Tokamak), 스텔러레이터(Stellarator), 그리고 레이저(Laser) 방식이 있습니다.

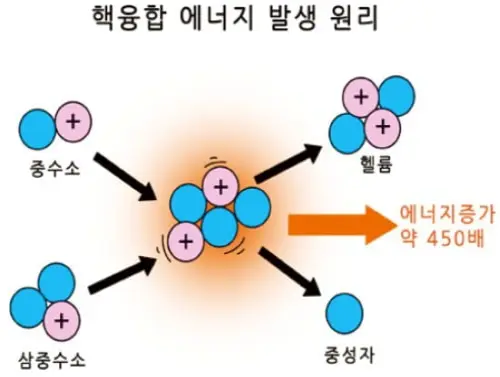

핵융합 에너지 발생



핵융합장치의 종류

토카막 (Tokamak)

토카막은 도넛형 구조의 장치로, 플라즈마를 가두기 위해 강력한 자기장을 사용하는 방식입니다. 이 방식에서는 플라즈마가 자기장에 의해 도넛 형태로 가둬지고, 내부에 전류를 흘려 플라즈마를 안정화시킵니다. 플라즈마가 장치 밖으로 새어나가지 않도록 추가적인 자기장을 형성하는 것이 필수적입니다.

현재까지 가장 많은 연구가 진행되었으며, 비교적 높은 안정성을 가지고 있습니다. 토카막 방식은 플라즈마 제어와 관련된 많은 기술적 도전들을 극복해 왔으며, ITER(국제 열핵융합 실험로) 프로젝트와 같은 대규모 국제 협력 프로젝트를 통해 발전하고 있습니다. 하지만, 복잡한 전기적 제어와 고도의 기술이 요구되며, 대규모 장치가 필요합니다.

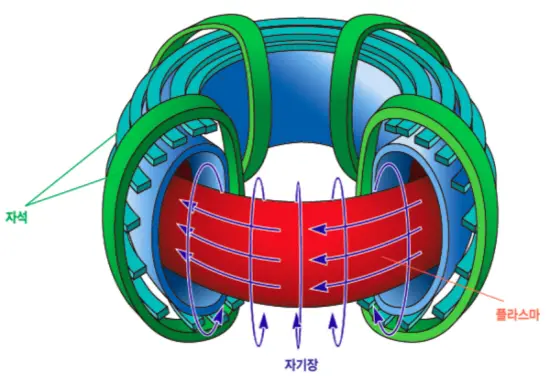

토카막 장치

스텔러레이터 (Stellarator)

스텔러레이터는 토카막과 유사하게 플라즈마를 가두기 위해 자기장을 사용하지만, 3차원 형태의 전자석을 통해 자기장을 생성하고 제어합니다. 이는 매우 정밀한 자기장 제어를 가능하게 하여 플라즈마 안정성을 높입니다.

전류를 정밀하게 제어할 수 있어 장기간 안정적인 플라즈마 상태를 유지하기 쉽습니다. 플라즈마 가둠의 안정성이 높아 토카막에 비해 더 안정적인 운영이 가능합니다. 하지만, 매우 복잡한 구조로 인해 설계와 건설이 어렵고 비용이 많이 듭니다.

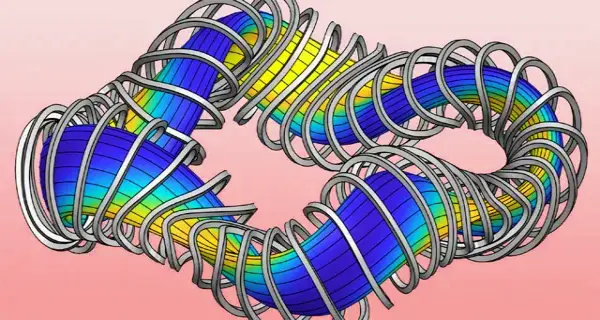

스텔러레이터 장치(출처:나무위키)



토카막은 도넛 모양의 진공 용기에 강력한 전기 자기장을 형성하여 플라즈마를 가두는 반면, 스텔라레이터는 더욱 복잡한 꼬인 자기장을 만들기 위해 별도의 코일을 사용합니다.

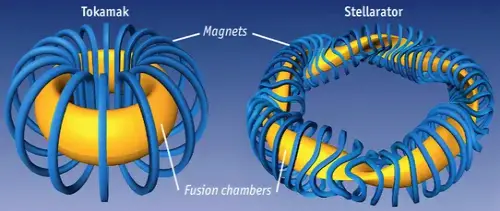

토카막과 스텔러레이터 비교 (출처: 나무위키)



레이저 (Laser)

레이저 방식을 이용한 핵융합 장치는 작은 금속용기(펠릿) 안에 중수소와 삼중수소를 넣고, 고출력 레이저를 집중시켜 펠릿 중심부를 압축하여 초고밀도의 플라즈마를 만들어 핵융합 반응을 유도합니다. 이 방식은 플라즈마를 가두는 대신 펠릿을 순간적으로 압축하고 가열하는 방식입니다.

자기장을 사용하지 않기 때문에 플라즈마 가둠 문제에서 자유롭습니다. 펠릿을 이용한 방식으로 매우 높은 에너지 밀도를 달성할 수 있습니다. 하지만, 레이저를 매우 정밀하게 제어해야 하며, 연속적인 펠릿 공급과 레이저 급속 충전 기술 등 여러 공학적 과제가 남아 있습니다.

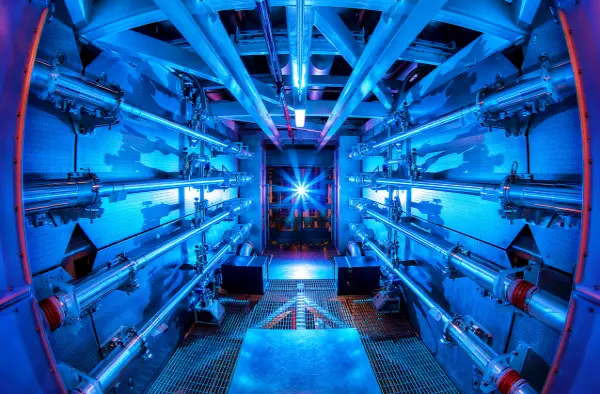

국립점화시설(NIF)의 고출력 레이저 장치 (출처:로렌스 리버모어 국립연구소)

핵융합 장치 비교표

구분	토카막	스텔러레이터	레이저 핵융합
작동방식	강력한 자기장으로 플라즈마 가둠	3차원 자기장으로 플라즈마 가둠	고출력 레이저로 펠릿 압축 및 가열
장점	높은 안정성, 오랜 연구 역사	높은 플라즈마 안정성, 지속적인 에너지 공급 불필요	정밀한 에너지 제어, 비교적 작은 장치
단점	대형 및 복잡한 구조, 지속적인 에너지 공급 필요	복잡한 구조, 높은 건설 비용	높은 기술 요구, 낮은 에너지 효율, 연구 초기 단계
대표적인 장치	KSTAR (한국), ITER (프랑스)	Wendelstein 7-X (독일), HSX (미국)	NIF (미국), LMJ (프랑스)
연구현황	활발히 연구 진행 중, 상업화까지는 아직 많은 과제 남아있음	연구 초기 단계, 기술적 어려움 많음	연구 초기 단계, 기술적 어려움 많음





---

핵융합 장치들은 각기 다른 접근 방식을 통해 플라즈마를 안정적으로 가두고 제어하는 방법을 모색하고 있습니다. 각 방식은 고유한 장단점을 가지고 있으며, 현재까지도 활발히 연구되고 발전하고 있습니다. 이러한 노력들은 궁극적으로 청정하고 무한한 에너지원으로서 핵융합 발전을 실현하기 위한 중요한 발걸음이 되고 있습니다.
